Dentro del amplio rango de procesos de fabricación de fibra de carbono el equipo Quionne tiene alta experiencia en la fabricación con molde de tecnología RTM (Resin transfer Moulding). Un tipo de proceso que logra un corto tiempo de ciclo con alta calidad de piezas. Siendo así utilizable para fabricación de piezas en grandes tiradas y coste contenido para venta a consumidores finales.
El proceso comienza con el diseño de la pieza prototipo (para más información sobre como diseñamos las piezas pulsa aquí), una vez se ha validado el prototipo para la funcionalidad deseada ,el diseño se adapta para ser fácilmente producido por inyección RTM.

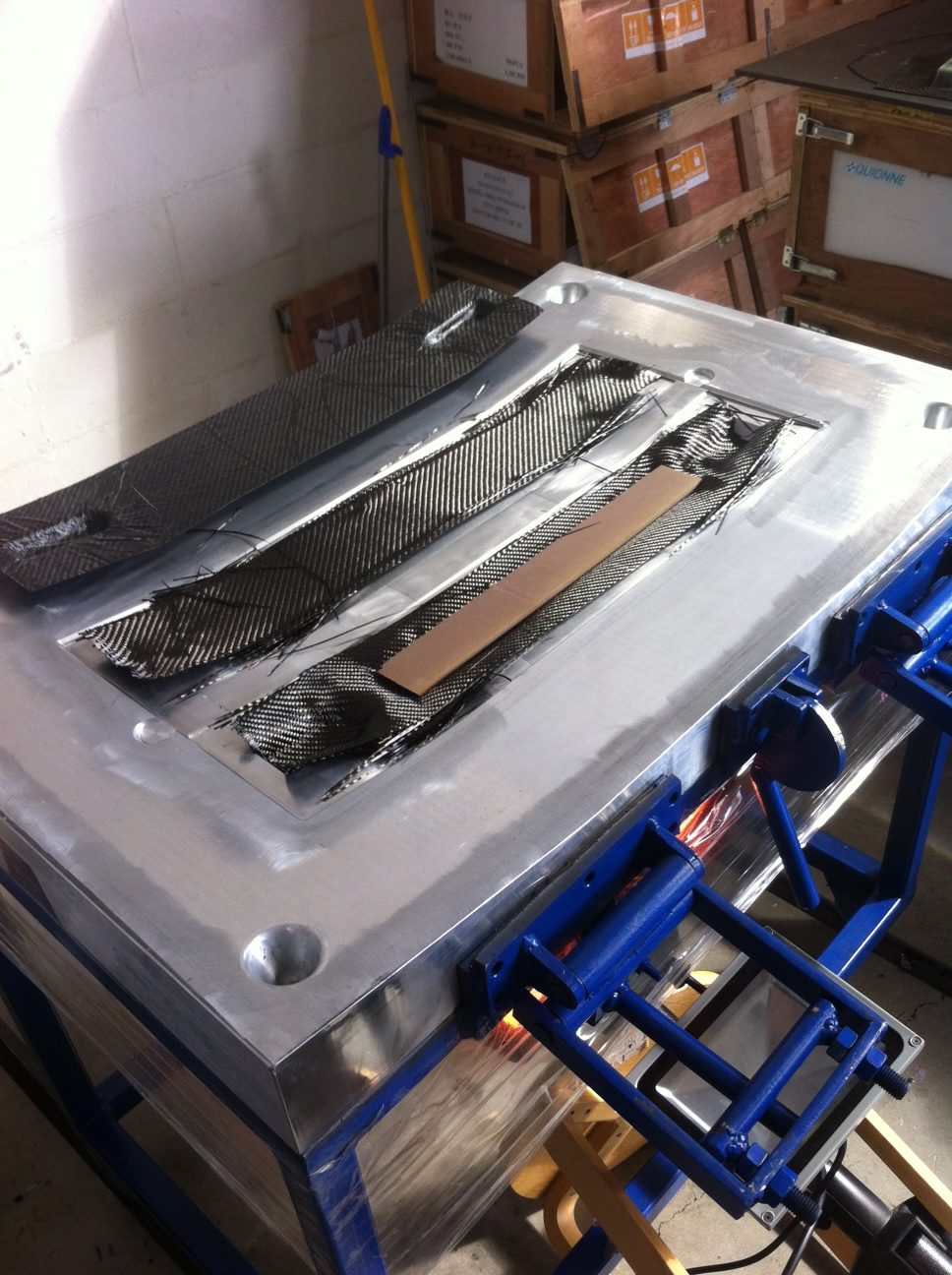

Se diseña el molde en 3D teniendo en cuenta las dimensiones de las piezas prototipo, el tipo de calafateado necesario y los flujos de resina en la inyección. Posteriormente manda a fabricar el molde en acero aluminio. Una vez fabricado se instala en una prensa neumática o hidráulica para su apertura y cierre, se conecta a un sistema de gestión de temperatura del mismo y al sistema de inyección a presión de resina.
Un vez el molde está operando comienza el proceso de puesta a punto en el que el equipo de ingenieros Quionne fabrica piezas con el molde y va ajustando los parámetros del proceso para lograr el tiempo de ciclo más corto posible con alta calidad. Para ello se ajustan , las temperaturas , las curvas de calentamiento y enfriamiento, la resina a utilizar, la presión de inyección, el tiempo de inyección y curado, la fuerza de cierre y si es necesario se podrían realizar modificaciones mecánicas en el molde.
Una vez el proceso está operando correctamente se forma a los operarios, logrando así una replicabilidad de los parámetros definidos, calidad de piezas y bajo coste.
